建筑垃圾资源化利用移动式破碎站发挥着极其重要的作用。

时间:2020-08-27 16:49

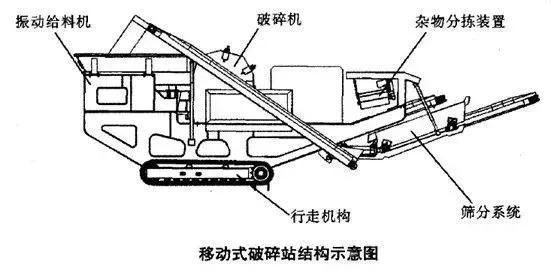

移动式破碎站集振动给料机、破碎机、筛分系统、杂物分拣装置和传送机构等于一体,并配以行走机构,是一个移动的生产线,其结构如下图所示:
移动破碎站

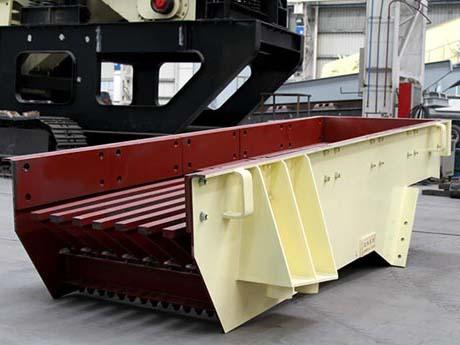

振动给料机

由于破碎是连续进行的,而建筑垃圾的给料是断续的,如果直接给破碎机进料,就会对破碎机的工作装置造成冲击,使其结构受力不连续,易对设备造成冲击破坏,所以需要在破碎机前面加一个振动给料机。振动给料机的主要作用是均匀给料,改善破碎机的工作条件。

振动筛

破碎机

破碎机是移动式破碎站的核心部件,主要担负破碎建筑垃圾的任务。由于建筑垃圾属于中硬度材料,没有黏性,对于含水量没有太高的要求,所以一般满足石料破碎要求的设备都能应用于建筑垃圾回收处理移动式破碎站。

移动破碎设备

为了确保再生骨料的性能,要保证破碎后的物料为颗粒状,降低片状物料的含量,同时粒级分布要均匀。所以对于破碎机有破碎能力、破碎效率、破碎后的物料质量等要求。

筛分系统

为了确保破碎后的再生骨料的质量,对一次破碎后粒径不能满足要求的,需要进行二次破碎,这就要增加一个筛分系统,筛选颗粒较大的混凝土块,输送回破碎机进行再次破碎,以保证建筑垃圾的破碎质量。

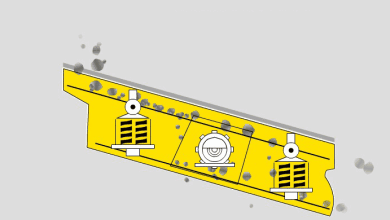

结合建筑垃圾破碎颗粒粒径大小及分级要求,建议选用圆振动筛!

行走机构

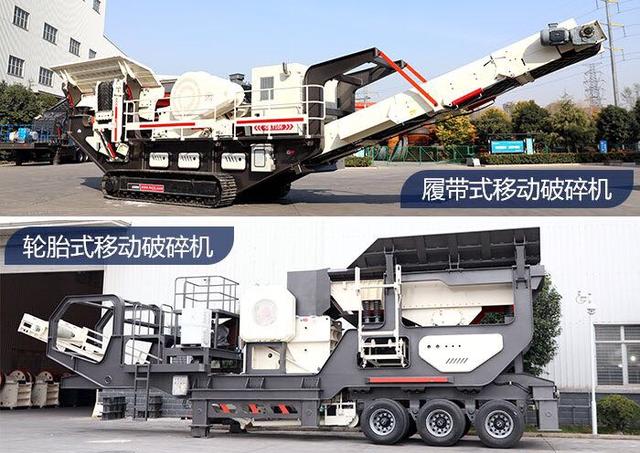

一般移动式破碎站的行走机构有两类:一是履带式,一是轮胎式。

移动破碎站

这里简单说一下:

  • 轮胎式行走机构底盘高,转弯半径小,便于在普通公路上行驶,可快速进驻工地,节省时间,设备的灵活性高。车载式发电机组,可为设备提供持续的动力来源。
  • 履带式行走机构重心低,行走平稳,接地比压低,通过性好,对山地、湿地有很好的适应性。一般采用全液压驱动系统,履带式行走机构的大转矩行走马达,驱动力大,可靠性高。可根据施工现场的需求,在一个地方工作完毕后自行移动到下一个工位继续工作,在这期间还可以调整设备的摆放位置,不需额外的牵引设备。

杂物分拣装置

建筑垃圾中的杂物含量较多,如废铁、木材、玻璃和废塑料等,尤其是钢筋混凝土中的废钢筋、废铁丝较多,所以要在移动式破碎站上配置一个杂物分拣装置(除铁器),消除废钢筋、废铁丝等对再生混凝土骨料性能的影响。

除铁器

除铁器建议选用悬挂自卸式除铁器,不建议为节约成本而选用手动除铁器,原因如下:

1)建筑垃圾中含铁量相对较多,手动式除铁器间隔一段时间需断电进行人工处理,耗费人力和时间;

2)建筑垃圾中粉尘含量较多,会影响除铁器的磁场强度和除铁能力,而悬挂自卸式除铁器透磁深度大,吸力强,具有防尘、防雨、耐腐蚀的特点,可在极其恶劣的环境中可靠运行。
