圆锥破碎机

圆锥破碎机

复合式圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。

进料粒度:≤369mm

生产能力:45-1270t/h

电机功率:75-315KW

【应用范围】:用于中碎作业,中型和短头型用于细碎作业。

【适用物料】:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

免费获取优惠报价

24小时全国咨询热线:13938268000
24小时全国咨询热线

13938268000

复合式圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。复合式圆锥破碎机之所以成为应用广泛的圆锥式破碎机,得益于其在各种工况环境下工作的可靠性,而CS系列极大程度上保留了其经典结构,如弹簧保险装置、大直径主轴、重型机架和干油密封等,设备可靠性得到更大程度保证。多种腔型可供选择,应用多种工况条件。CS系列高效弹簧圆锥式破碎机有标准型和短头型两种机型,每种机型又配备多种腔型,可以适用于各种硬度物料的中碎和细碎作业需求。在大量的实践应用中显示,CS系列高效弹簧圆锥破在用于中碎作业时性能尤为突出。


优势特点
精益求精 质量保证

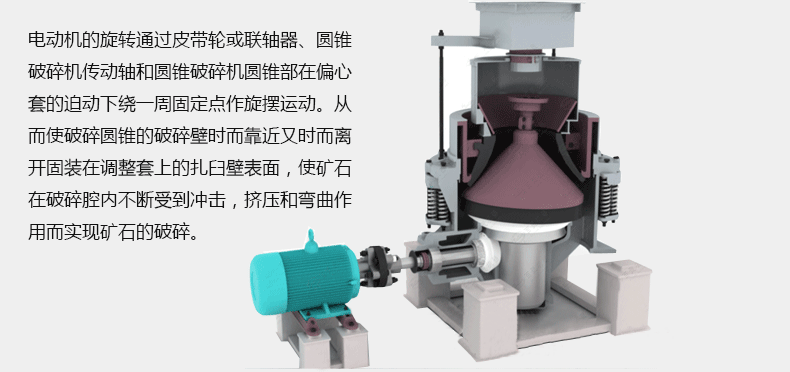

工作原理

破碎机工作时,电动机通过弹性联轴器,传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥在偏心套的带动下做旋摆运动,使破碎壁和轧臼壁时而靠近,时而远离,矿石在破碎腔内不断的受到挤压与冲击,而被破碎。

技术参数

型号
动锥直径
腔型
给料口尺寸
(mm)
出料口尺寸
(mm)
主轴转速
(r/min)
电动机功率
(kw)
生产能力
(t/h)
重量
(t)
外形尺寸
(mm)
闭口边
(mm)
开口边
(mm)
CS75B
900(3´)
细型
83
102
9-22
580
75
45-91
15
2821x1880x2164
粗型
159
175
13-38
CS110B
1200(4´)
细型
127
131
9-31
485
110
63-188
20
2821x1880x2164
中型
156
156
13-38
100-200
粗型
178
191
19-51
141-308
CS160B
1295(4.25)
细型
109
137
13-31
485
160
109-181
27
2800x2342x2668
中型
188
210
16-38
132-253
粗型
216
241
19-51
172-349
CS220B
1650(5.5)
细型
188
209
16-38
485
220
181-327
55
3911x2870x3771
中型
213
241
22-51
258-417
粗型
241
268
25-64
299-635
CS315B
2134(7´)
细型
253
278
19-38
435
315
381-726
110
4631x3251x4732
中型
303
334
25-51
608-998
粗型
334
369
31-64
789-1270
