制砂机

制砂机

VSI系列高效立轴式制沙机用于河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、建筑骨料、公路路面料、石屑的人工制砂。

进料粒度:≤45mm

生产能力:60-600t/h

电机功率:双电动机110-520KW

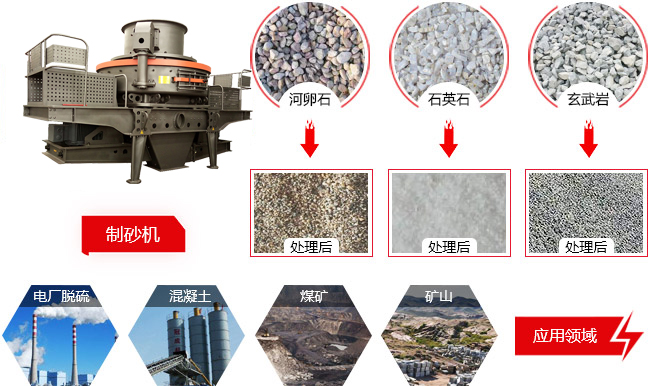

【应用范围】:工程领域的水利水电、高速公路、桥梁、市政工程、高层建筑的机制砂生产和石料整形。矿业领域的磨矿前段细碎工艺,玻璃、石英砂和其他高纯度材料的生产。

【适用物料】:河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、建筑骨料、公路路面料、石屑的人工制砂。

免费获取优惠报价

24小时全国咨询热线:13253634888
24小时全国咨询热线

13253634888

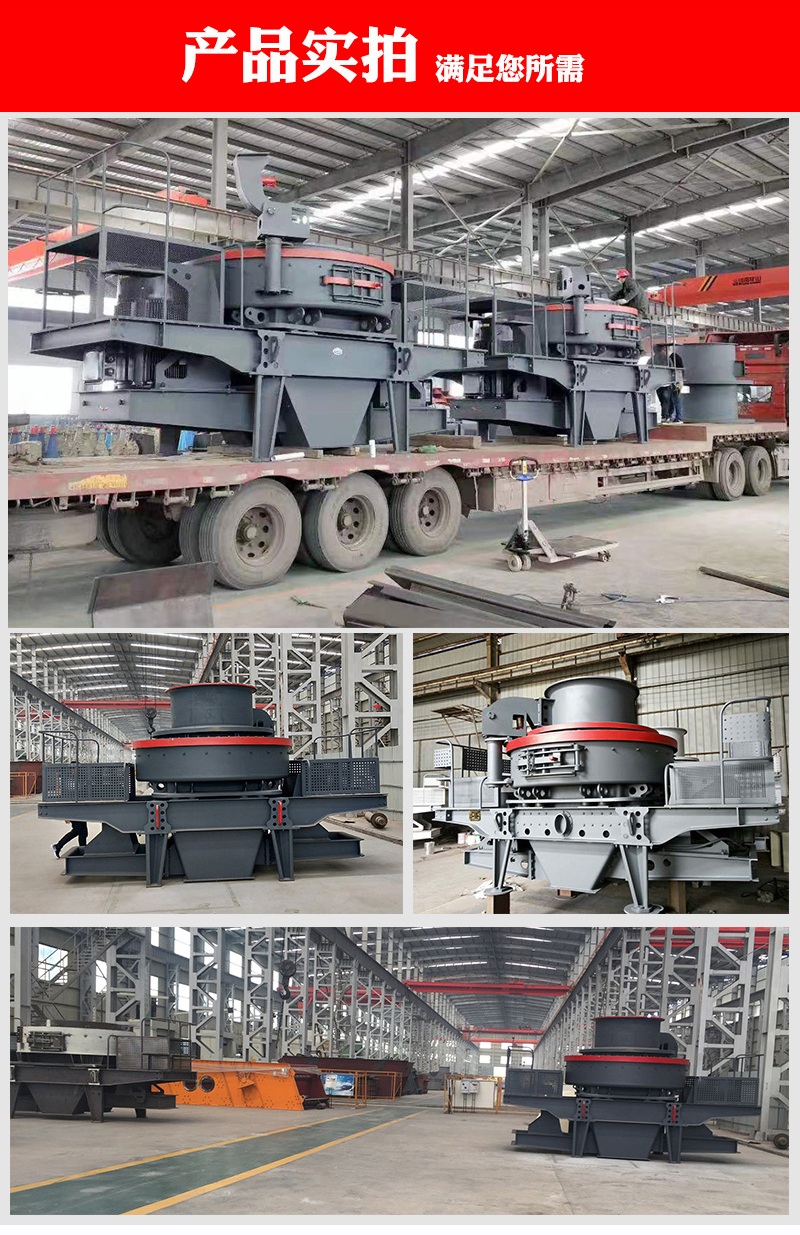

VSI高效制砂机又称高效立轴冲击式破碎机,是新一代的人工砂生产设备,恒联机器经过长年的技术积淀,现代化的加工设备精工制作保证了VSI系列新型制砂机在广大用户群中的良好口碑,VSI高效制砂机其独特的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计,能够为高速公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料的品质保证。





制砂机
制砂机原理图

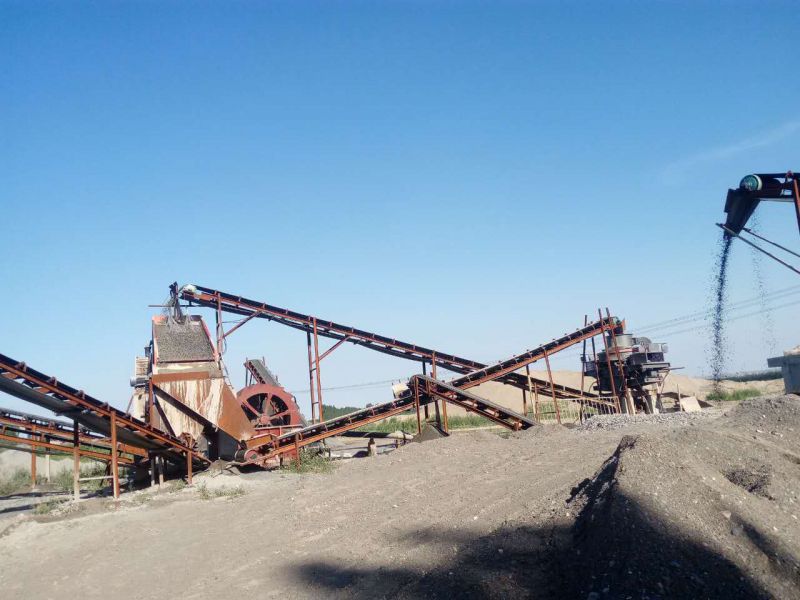

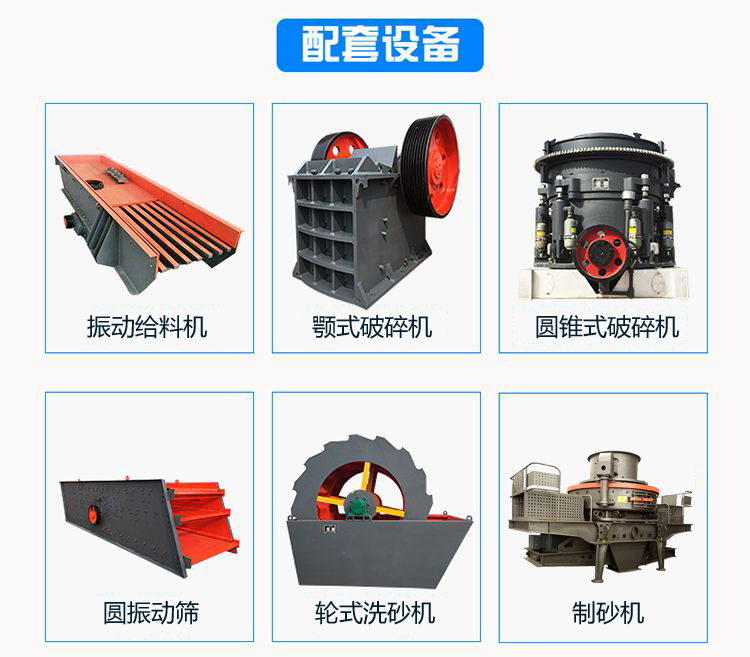

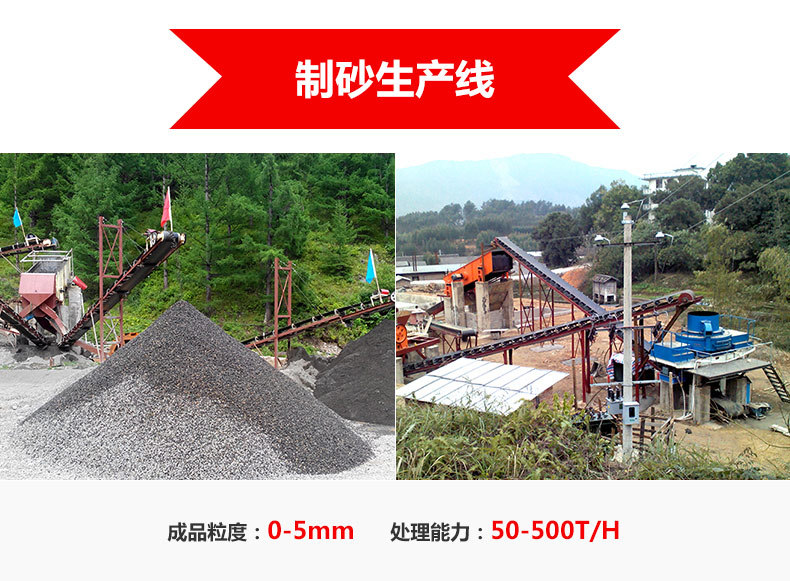

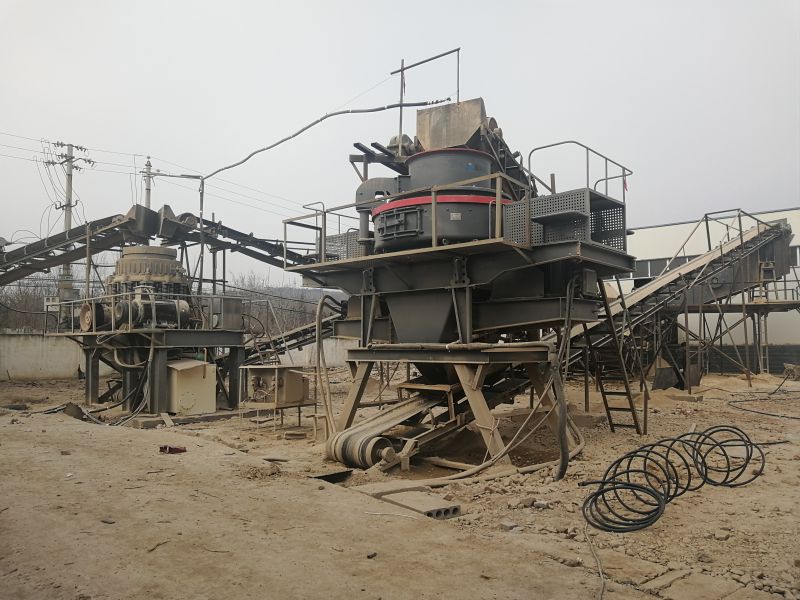

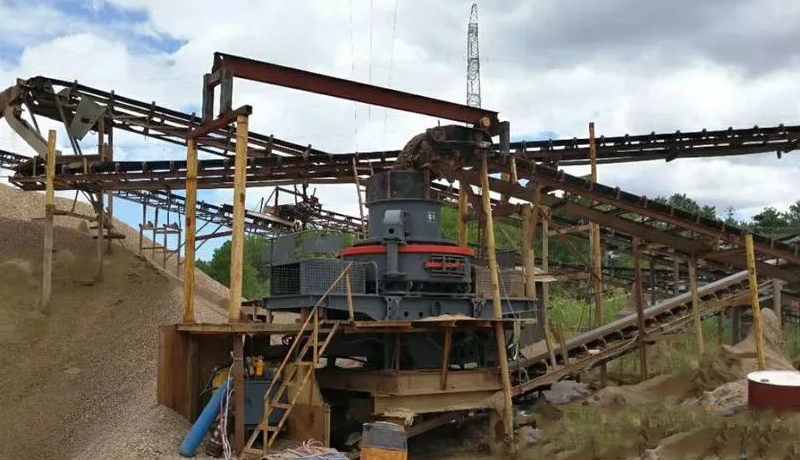

       石料由振动给料机均匀地送到鄂式破碎机进行粗破,粗破后的物料由胶带输送机送入到制砂机进行进一步破碎,细碎后的物料被输送到振动筛进行筛分,达到成品粒度要求的物料被送入洗砂机清洗,清洗后由成品输送带输出即为成品;未达到成品粒度要求的物料从振动筛返回制砂机重新加工,形成闭路多次循环。成品粒度可按用户的需求进行组合和分级。如果选用干法生产工艺,可配备粗细粉分离机和除尘设备。


制砂生产线性能介绍:
       制砂生产线自动化程度高,运行成本低,破碎率高,节能,产量大,污染少,维修简便,生产出的机制砂符合建筑砂标准,产品粒度均匀,粒形好,级配合理。该制砂生产线设备配置主要依据客户对石料规格以及产量和石料的用途来确定,我们提供售前、售中、售后的全面服务,依据客户生产现场来配置流程,力求为客户做到较合理、较经济的生产线

成品砂实拍

成品砂实拍
成品砂实拍









优势特点
精益求精  质量保证

工作原理

全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。



技术参数

型 号 VSI-7611 VSI-8518 VSI-9526 VSI-1140 VSI-1145
产量(t/h) 瀑落与中心进料 120-180 200-260 300-380 450-520 490-600
全中心进料 60-90 100-130 150-190 225-260 250-310
给料尺寸(mm) 软料 <35 <40 <45 <50 <50
硬料 <30 <35 <40 <45 <45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1180-1280
双电动机功率(kw) 110-150 180-220 264-320 400-440 440-520
外形尺寸(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300 5100×2790×3320
重量(t) 7.8 10.3 16 25.6 27.5
电源 380V:50Hz
振动传感器 监测范围:0.1-20mm/s连续可调
液压润滑站 双油泵电动机功率 2×0.31kw
安全保护 双油泵互补保证供油;无油流、无油液压自动停机;水冷降温;冬季电机加热启动
外形尺寸(mm) 820×520×1270
油箱加热器功率 2kw

相关产品


  • 移动式制砂机

    移动式制砂机破碎机

  • 履带式移动破碎机

    履带式移动破碎机

  • 移动式建筑垃圾破碎机

    移动式建筑垃圾破碎机

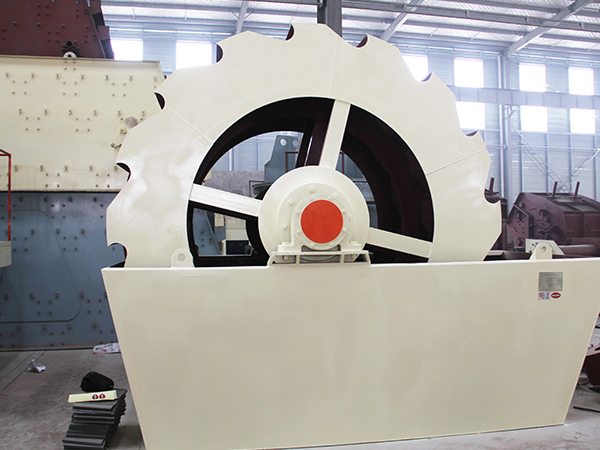

  • 洗砂机
