制砂生产线设备是由振动给料机、鄂式破碎机、制砂机(冲击式破碎机)、圆振动筛、洗砂机、皮带输送机等设备组合而成。制砂生产线自动化程度高,运行成本低,破碎率高,节能环保,产量大,设计合理,实用性强。

进料粒度:50-1500mm

生产能力:50-520吨/小时

电机功率:根据配置机器而变

【应用范围】:制砂配套设备制砂机可广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒)作业。

【适用物料】:产品粒度在5mm以下

免费获取优惠报价

24小时全国咨询热线:13253634888
24小时全国咨询热线

13253634888

   机制砂生产线设备,为您提供全面的技术支持,制砂生产线通常由振动给料机、鄂式破碎机、直通冲击式破碎机(制砂机)、振动筛、洗砂机、胶带输送机、集中电控等设备组成;设计产量一般为50-500吨/小时。我公司历经数年的开发研究,将具有良好水准的直通冲击式破碎机(制砂机)与公司其他系列产品相配套,设计出的全套制砂生产线。我厂设计生产的全套制砂生产线设备可用于硬质石灰石、花岗石、玄武岩、河卵石、冶金渣等多种物料的骨料及人工造砂作业,适用于水电、建材、高速公路、城市建设等行业的应用。我厂可根据不同的工艺要求,对各种型号的设备进行组合,满足客户的不同工艺要求。



流程介绍:

       石料由振动给料机均匀地送到鄂式破碎机进行粗破,粗破后的物料由胶带输送机送入圆锥破碎机进行破碎成细料,细料到制砂机进行进一步破碎,细碎后的物料被输送到振动筛进行筛分,达到成品粒度要求的物料被送入洗砂机清洗,清洗后由成品输送带输出即为成品;未达到成品粒度要求的物料从振动筛返回制砂机重新加工,形成闭路多次循环。成品粒度可按用户的需求进行组合和分级。如果选用干法生产工艺,可配备粗细粉分离机和除尘设备。


组成设备:

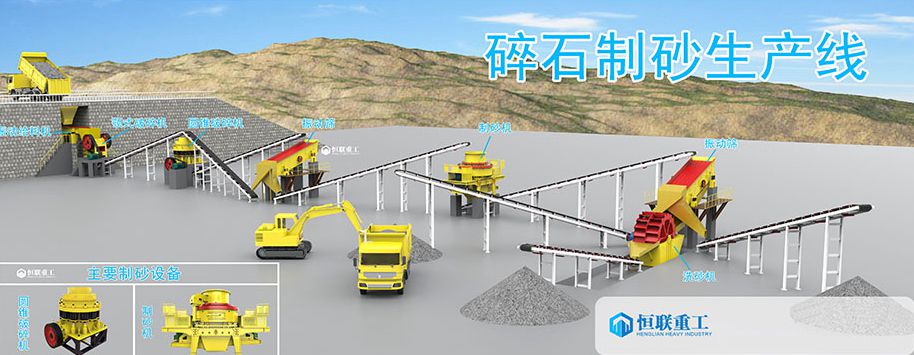

砂石生产线流程图

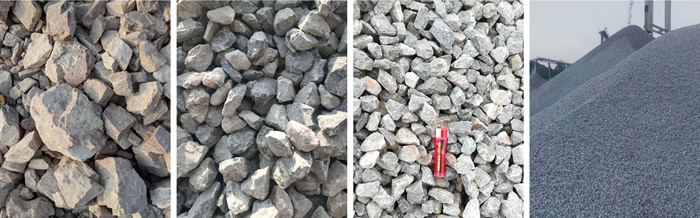

大块砂石原料破碎之后的不同粒度,原料,13石子,12石子,粗砂



  砂石生产线也叫石子生产线,主要流程是大石头被铲车送到振动给料机然后经过给料均匀的送进颚破机进行粗破,粗碎之后再送到振动筛进行筛分,筛分之后细料可以再送到圆锥破进行破碎,另一部分中碎料送到第二台振动筛进行筛分,筛分之后的石子就出来了。细料就是沙子。

   砂石生产线主要是将矿石物料破碎加工成符合各行各业使用的砂石骨料,一般较常见的砂石生产线配置设备主要包括:给料机、颚式破碎机、反击式破碎机、振动筛、输送机等多部分组成,可根据用户具体生产需求进行不同配置。

制砂生产线性能:

 制砂生产线自动化程度高,运行成本低,破碎率高,节能,产量大,污染少,维修简便,生产出的机制砂符合建筑砂标准,产品粒度均匀,粒形好,级配合理。该制砂生产线设备配置主要依据客户对石料规格以及产量和石料的用途来确定,我们提供售前、售中、售后的全面服务,依据客户生产现场来配置流程,力求为客户做到较合理、较经济的生产线。

河卵石制砂流程图

成品砂实拍

成品砂实拍

成品砂实拍














配套设备

    • 颚式破碎机颚式破碎机
    • 制砂机制砂机
    • 圆锥式破碎机圆锥式破碎机
    • 洗砂机洗砂机
    •



优势特点
精益求精  质量保证

工作原理

VSI高效立轴冲击式制砂机
石料由振动给料机均匀的送到颚式破碎机进行粗破,粗破后的物料送进细颚式破碎机或反击式破碎机进行再次破碎,破碎后的物料由胶带输送机送进振动筛进行筛分,满足制砂机进料粒度的石子进制砂机进行制砂, 不满足要求的返回细颚式破碎机(反击式破碎机)重新破碎,从制砂机出来的石料,再次进入振动筛内进行筛分,筛分出满足要求的砂子,进入洗砂机清洗,清洗后由成品输送带输送即为成品;不满足要求的砂石混合物料,送入制砂机进行再次破碎,本生产线最终形成2段闭路循环,根据用户的需要还可以进行多种配置。

客户收益

成品带来的收益高

机制砂的应用推广在商品混凝土的加工、建筑及大型工程的使用,尤其是高层建筑等都可进行使用。

维护费用低

整条机制砂生产线故障发生率低,为用户节省维护费用。

回收成本周期短

该机制砂全套设备配置下来投资少,制砂效率高,高效节能,有利于客户及时的回收生产成本。


技术参数

时产:300-350吨石灰石制砂生产线

配置清单
设 备 型 号 数 量
振动给料机 GZD1300×4900 1台
颚式破碎机 PE-900×1200 1台
圆振动筛 3YZS2460 1台
冲击式制砂机 PL1300 1台
圆振动筛 3YKS2460 1台

时产300-350吨石灰石制砂设备,石料从山上爆破下来,通过自卸车将小于750mm的石料送入振动给料机,振动给料机把石料均匀的送入颚式破碎机,颚式破碎机对石料进行第一段破碎,从颚破出来的石料在95mm—165mm左右,通过皮带输送机送入欧版反击破进行第二段破碎,通过圆振筛将大于40mm的物料返回反击破重新破碎,40mm以下的石料送入制砂机,最后,通过圆振筛对物料进行分级筛分,大于成品的物料返回制砂机重新破碎,成品由皮带输送机输送至成品区。

注:当进料在40mm--300mm时,物料直接进入欧版反击破破碎,不用前面的第一段破碎,当物料小于40mm时,直接进入制砂机破碎,不用前面的第一段破碎和第二段破碎。


时产:200-250吨花岗岩制砂生产线

配置清单
设 备 型 号 数 量
振动给料机 GZD1100×4200 1台
圆锥破碎机 PSG2100 1台
圆振动筛 3YK2160 1台
高效离心冲击式破碎机 PL1200 2台
圆振动筛 2YK2460 1台

  时产200-250吨河卵石制砂设备,通过自卸车将小于210mm的石料送入振动给料机,振动给料机把石料均匀的送入CS高效弹簧圆锥破碎机,圆锥破对石料进行第一段破碎后,通过圆振筛将大于40mm的返回圆锥破重新破碎,40mm以下的石料送入制砂机,最后,通过圆振筛对成品料进行分级筛分,由皮带输送机输送至成品区。

  注:当物料小于40mm时,直接进入制砂机破碎,不用前面的第一段破碎。


时产:150-200吨石灰石制砂生产线

配置清单
设 备 型 号 数 量
振动给料机 GZD1100×4200 1台
颚式破碎机 PE-750×1060 1台
反击破碎机 PF1315 1台
圆振动筛 3YK2160 1台
冲击式破碎机 PL1200 1台
圆振动筛 3YK2460 1台

  时产150-200吨石灰石制砂设备,石料从山上爆破下来,通过自卸车将小于630mm的石料送入振动给料机,振动给料机把石料均匀的送入颚式破碎机,颚式破碎机对石料进行第一段破碎,从颚破出来的石料在80mm—160mm左右,通过皮带输送机送入欧版反击破进行第二段破碎,通过圆振筛将大于40mm的石料返回反击破重新破碎,40mm以下的石料送入制砂机,最后,通过圆振筛对成品料进行分级筛分,大于成品的物料返回制砂机重新破碎,成品由皮带输送机输送至成品区。

  注:当进料在40mm--300mm时,物料直接进入欧版反击破破碎,不用前面的第一段破碎,当物料小于40mm时,直接进入制砂机破碎,不用前面的第一段破碎和第二段破碎。
