碎石生产线破碎设备配置及基本流程

时间:2019-04-30 13:55

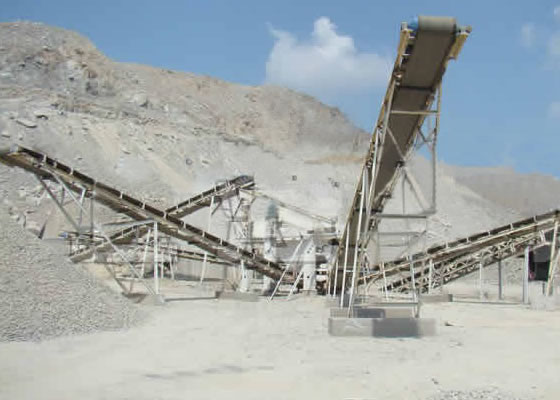

碎石生产线

碎石生产线是生产建筑、公路、铁路等行业用砂和石料的专用生产线。碎石线所用的主要设备,包括颚式破碎机、反击式破碎机、冲击式破碎机、振动给料机、振动筛、洗砂机、皮带输送机等。达嘉矿机石料线设备具有性能可靠、设计合理、操作方便、工作效率高等特点。


碎石生产线



碎石生产线流程与特点:

公司为国内外客户提供全面的技术支持,该碎石生产线主要由振动给料机、鄂式破碎机、反击式破碎机、振动筛、皮带输送机、集中电控等设备组成;设计产量一般为50-500吨/小时。为满足客户不同的加工需要,可配备除尘设备等。可用于石灰石、花岗岩、玄武岩、河卵石等多种物料的骨料及人工造砂作业,适用于水电、建材、高速公路、城市建设等行业的应用。根据不同的工艺要求,各种型号的设备进行组合,满足客户的不同工艺要求。

碎石生产线的流程大致为:(料仓) ---- 给料机 ---- 颚式破碎机 ---- 反击式破碎机 ---- 振动筛 ----(可成成品)。其中间的机器之间可用输送机相接。







一、碎石生产线基本流程介绍:

首先,石料由给料机均匀地送进粗碎机进行初步破碎,然后,产成的粗料由胶带输送机输送至反击式破碎机进行进一步破碎,细碎后的石料进振动筛筛分出不同规格的石子,不满足粒度要求的石子返料进反击式破碎机再次破碎。大块石料经料仓由振动给料机均匀地送进颚式破碎机进行粗碎,粗碎后的石料由胶带输送机送到反击式破碎机进行进一步破碎;细碎后的石料由胶带输送机送进振动筛进行筛分,筛分出几种不同规格的石子,满足粒度要求的石子由成品胶带输送机送往成品料堆;不满足粒度要求的石子由胶带输送机返料送到反击式破碎机进行再次破碎,形成闭路多次循环。成品粒度可按照用户的需求进行组合和分级,为保护环境,可配备辅助的除尘设备。

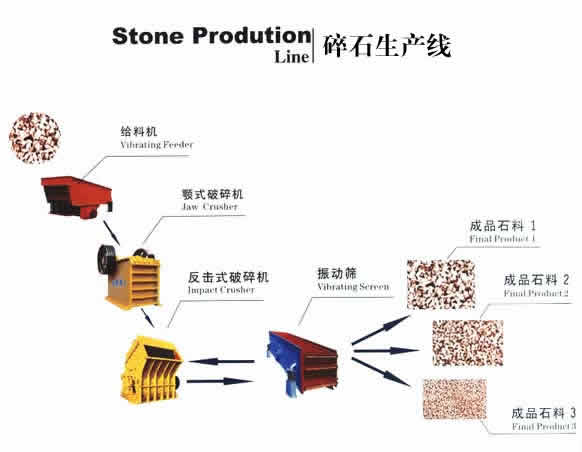

达嘉矿机-碎石生产线流程图

二、碎石生产线性能介绍:

该生产线自动化程度高,整条生产线除了对设备的开机停机及日常维护之外,几乎不需要人工操作。其生产效率高,运行成本低,产量大,收益高,成品石子粒度均匀、粒形好,符合国家高速用料要求。

碎石生产线的设备配置主要依据客户对石料规格以及产量和石料的用途来确定,公司多年来为国内外客户提供售前、售中、售后的全面服务体系,全程免费为客户进行场地规划,设计和安装。依据客户生产现场来配置流程,力求为客户提供最合理、最经济的生产线。该碎石生产线自动化程度高,排料粒度大小可调,破碎率高,节能,产量大,生产出的石子粒度均匀,粒形好,适合公路桥梁等各种大中小工程项目建设。

碎石生产线配置参考

序号 最大进料(mm)

处理能力(t/h)

主要设备型号、规格、数量
给料设备 粗碎设备 细碎设备 分级筛分设备 胶带输送机(m) 装机功率(kw)
1 340 30 GZD8030(3kw) PE400×600(30kw) PF1008(45kw) 2YK1235 (5.5kw) 60-90(20kw) 120
2 340 50 GZD8530(4.4kw) PE400×600(30kw) PF1008(45kw) 3YK1235(11kw) 100-130(30kw) 140
3 420 80 GZD9636(10kw) PE500×750(55kw) PF1010(75kw) 3YK1545(22kw) 130-160(30kw) 200
4 480 100 GZD9638(13kw) PE600×900(75kw) PF1210(130kw) 3YK1545(22kw) 140-180(40kw) 280
5 560 150 GZD1142(13kw) PE750×1060(90kw) PF1214(130kw) 3YK1854(22kw) 200-240(50kw) 300
6 630 200 GZD1142(13kw) PE750×1060(110kw) PF1315(140kw) 3YK1860(30kw) 200(40kw) 350
7 630 250 GZD1149(17kw) PE750×1060(110kw) PF1214/2(180kw) 3YK2160(30kw) 200(40kw) 400
8 630 300 GZD1249(17kw) PE900×1200(110kw) PF1315/2(180kw) 3YK2160(30kw) 250(50kw) 450
9 700 350 GZD1349(17kw) PE1000×1200(132kw) PF1315/2(250kw) 3YK2460(30kw) 250(50kw) 500
10 700 450 GZD1349(28kw) PE1000×1200(132kw) PF1315/2 PF1214(300kw) 3YK2160/2(60kw) 350(60kw) 600

碎石线主要设备

颚式破碎机 反击式破碎机 碎石机 移动破碎站

生产线配套设备

皮带输送机 高效洗砂机 振动给料机 圆振动筛
皮带输送机 高效洗砂机 振动给料机 振动筛

公司致力为您提供最为经济、合理的投资方案,根据您的需求与实际情况进行合理规划,您可以直接致电砂石部进行详细,全面,准确咨询。
